C-Frame eccentric press: FV Series

FV

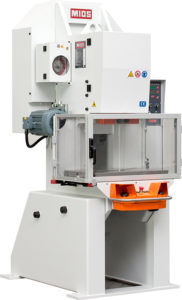

SERIE FV Frontwelle am Schwungrad

Die Standardpresse ist ausgestattet mit

  • Struktur aus Stahl, standardisiert
  • Welle aus Legierungsstahl
  • Pneumatische Brems-Kupplungskombination
  • Pneumatiksystem bestehend aus: Druckspeicher, Pressen-Sicherheitsventil (PSV), Filter, Doppelkörper-Magnetventil mit dynamischer Steuerung, Druckschalter
  • Automatische Zentralschmierung mit einstellbarer Öldosierung
  • Steuerung komplett mit programmierbarem Hubzähler (für den Pressentyp T10 FV )
  • Steuerung mit SPS und PILZ Modul für die Sicherheitskontrolle und programmierbarem Hubzähler (für die Pressentypen T20FV und T40FV)
  • Mechanisches Nockenschaltwerk mit Kurbelwinkelanzeige
  • Schutzeinrichtung aus Aluprofil mit Plexiglasscheiben, vollständig geschlossen mit 2 Klapptüren und elektronischer Türsicherung
  • Zweihandbedienung, Fußpedal nur bei geschlossenen Schutztüren
  • „Erste Hilfe“ Schlüsselsatz für den ersten Gebrauch

LACKIERUNG

  • RAL7035: Pressenkörper
  • RAL2004: Stössel

ZUBEHÖR auf Anfrage

  • Frequenzumrichter für Drehzahlregelung
  • elektronischer Sicherheits-Lichtvorhang
  • zusätzliche Tischplatte (Oberplatte)
  • Auswerfer im Stößel
  • pneumatisches Ziehkissen
  • mechanische Stösselentriegelung (für die Pressentypen T20FV und T40FV)
  • schwingungsdämpfende Nivelierelemente (4 Stk.)
  • Ölrückgewinnungsplatte unter dem Stößel
  • Einzelzyklus-Aktivierungsmodus mit Einzel-/Doppelunterbrechung der Lichtvorhänge
  • elektronisches Nockenschaltwerk (OMRON)
  • geschlossener Schutzrahmen fest montiert mit automatischer Hubtor-Öffnung
  • Kundenspezifische Lackierung


Entdecken Sie mehr auf der Seite ZUBEHÖR für weiteres Zubehör und Informationen

Technisches Datenblatt

T10 FV

Laden Sie das technische Datenblatt herunter
  • maximale Presskraft 100 kN
  • feste Hubzahl 190
  • variable Hubzahlp.m. 90-250
  • Motorleistung 0,75 kW
  • einstellbarer Hub 8-52mm
  • Stößelverstellbereich 30 mm
  • Tisch-Stössel Abstand 210 H mm
  • C-Gestell Tiefe 149 N mm
  • Gestelldurchlass 136 H mm
  • Tischgröße 280×420 LxM mm
  • Dicke der zus.Tischplatte 45 G mm
  • Durchfallloch Ø 80 mm
  • Stößelabmessungen 100×125 RxS mm
  • Stößelbohrung Ø 25 mm
  • netto Gewicht 720 Kg
  • Neigungswinkel 18°
  • Gesamtabmessungen
  • A 1660
  • B 900
  • C 1085
  • D 840
  • E 530
  • F 807

T20 FV

Laden Sie das technische Datenblatt herunter
  • maximale Presskraft 200 kN
  • feste Hubzahl 155
  • variable Hubzahlp.m. 80-220
  • Motorleistung 1,5 kW
  • einstellbarer Hub 8-60 mm
  • Stößelverstellbereich 40 mm
  • Tisch-Stössel Abstand 285 H mm
  • C-Gestell Tiefe 190 N mm
  • Gestelldurchlass 260 H mm
  • Tischgröße 360×550 LxM mm
  • Dicke der zus.Tischplatte 50 G mm
  • Durchfallloch Ø 110 mm
  • Stößelabmessungen 130×250 RxS mm
  • Stößelbohrung Ø 30 mm
  • netto Gewicht 1250 Kg
  • Neigungswinkel 18°
  • Gesamtabmessungen
  • A 1900
  • B 1035
  • C 1330
  • D 1020
  • E 730
  • F 800

T40 FV

Laden Sie das technische Datenblatt herunter
  • maximale Presskraft 400 kN
  • feste Hubzahl 140
  • variable Hubzahlp.m. 70-200
  • Motorleistung 4 kW
  • einstellbarer Hub 5-75 mm
  • Stößelverstellbereich 50 mm
  • Tisch-Stössel Abstand 330 H mm
  • C-Gestell Tiefe 205 N mm
  • Gestelldurchlass 250 H mm
  • Tischgröße 405×670 LxM mm
  • Dicke der zus.Tischplatte 60 G mm
  • Durchfallloch Ø 120 mm
  • Stößelabmessungen 150×315 RxS mm
  • Stößelbohrung Ø 38 mm
  • netto Gewicht 2100 Kg
  • Neigungswinkel 18°
  • Gesamtabmessungen
  • A 2180
  • B 1200
  • C 1410
  • D 1160
  • E 900
  • F 835
